Sistemi 3A Composites GmbH

Sistemi

3A Composites Architecture Sistemi

Più di 50 anni di esperienza ci permettono di offrirvi non solo un prodotto, ma soluzioni di sistema complete per la progettazione di facciate.

Sistemi 3A Composites GmbH

Anche dopo decenni d’impiego, ALUCOBOND® mantiene l’effetto esterno della facciata, salvaguardando il valore dell’immobile e senza gli ingenti costi di manutenzione tipici dei sistemi alternativi. Considerando i minimo costi di manutenzione e l’efficienza energetica, oltre che le spese di investimento, il calcolo è particolarmente convincente sia per gli immobili più piccoli che per i progetti di grande entità.

Qui di seguito si trovano informazioni sul sistema di facciata ventilata a cassetta applicata e ventilata e i disegni costruttivi più comuni per l’esecuzione standard della facciata. Siamo disponibili in qualsiasi momento per richieste tecnico-applicative individuali. Il nostro team di professionisti sarà lieto di supportarvi nella realizzazione dei vostri progetti.

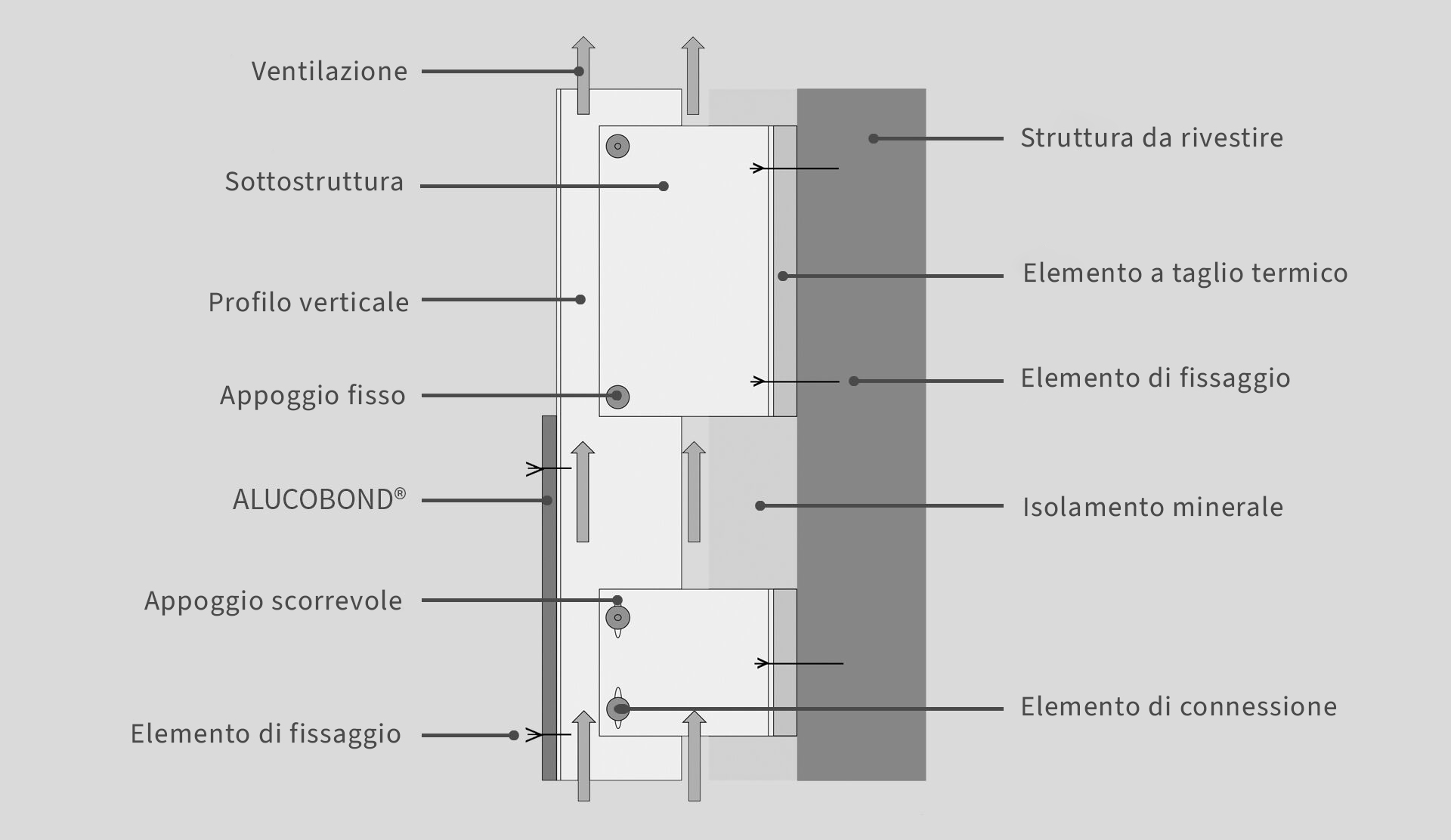

Facciata ventilata

Le facciate retroventilate sono oggi tra i sistemi di facciata di maggior successo. Oltre alla sicurezza funzionale, gli architetti apprezzano in particolare le possibilità di progettazione di una facciata retroventilata. In questo modo, il design della facciata può essere personalizzato in base alle caratteristiche di un edificio.

L’associazione tedesca facciate retroventilate enfatizza in particolare le qualità tecniche del sistema di rivestimento retroventilato. In sostanza si tratta di una separazione strutturale delle funzioni di isolamento termico e di protezione dagli agenti atmosferici. La suscettibilità ai danni è minore rispetto ad altri sistemi di facciata. Inoltre, possono essere implementati facilmente, e con un design accattivante, anche requisiti speciali di protezione antincendio, isolamento acustico o protezione dai fulmini.

Sistemi 3A Composites GmbH

Vantaggi progettuali e strutturali

  • Peso estremamente ridotto dei pannelli ALUCOBOND® combinato a un'elevata resistenza alla flessione
  • Semplice compensazione delle tolleranze
  • Variazione semplice e sicura dello spessore della coibentazione
  • Semplice realizzazione di tutti gli standard energetici della costruzione
  • Efficace protezione da pioggia e condensa
  • Protezione anti vandalismo (graffiti, sollecitazioni meccaniche)

Efficienza energetica

  • Protezione dal riscaldamento dell'interno dell'edificio in estate, protezione dal raffreddamento e dalla dissipazione di calore in inverno
  • Comfort dovuto al piacevole clima interno
  • Ideale diffusione del vapore (assenza di condensa)

Sostenibilità/
efficienza

  • Bassa suscettibilità ai danni dei sistemi retroventilati
  • Lunga durata della facciata
  • Bassi costi di gestione grazie a manutenzione e assistenza ridotte
  • Smontaggio semplice
  • Possibile riutilizzo e rientro nel ciclo chiuso dei materiali

Estetica

  • Combinazione di materiali, superfici, colori, forme, giunti
  • Grande varietà di colori e superfici
  • Influenza il carattere architettonico di un edificio poiché
  • il sistema di fissaggio del rivestimento può essere a vista o nascosto
  • Modellazione 3D della facciata

Sistemi di fissaggio ALUCOBOND®

Sistemi ALUCOBOND®

Sistemi 3A Composites GmbH
Pannelli scatolati
agganciati su perni in acciaio inox / disposizione verticale del pannello
Sistemi 3A Composites GmbH
Pannelli avvitati
per la disposizione verticale del pannello
Sistemi 3A Composites GmbH
Pannelli scatolati
con sistema SZ20 con profili di rinforzo maschio-femmina / disposizione orizzontale del pannello
Sistemi 3A Composites GmbH
Pannelli incollati/disposizione
verticale/orizzontale del pannello
Sistemi 3A Composites GmbH
Pannelli rivettati/avvitati
a profili verticali / disposizione verticale del pannello
Sistemi 3A Composites GmbH
Pannelli rivettati/avvitati
su profili a sezione ad omega / disposizione verticale del pannello
Sistemi 3A Composites GmbH
Pannelli morsettati/avvitati
su profili a doppio omega
Sistemi 3A Composites GmbH
Rivestimento rivettato
su sottostruttura di alluminio
Sistemi 3A Composites GmbH
easy fiX 90°/135°
per la disposizione verticale/orizzontale del pannello
Sistemi 3A Composites GmbH
easy fiX 135°/135°
per la disposizione verticale/orizzontale del pannello
Sistemi 3A Composites GmbH
easy fiX 90°/90°
per la disposizione verticale/orizzontale del pannello
Sistemi 3A Composites GmbH
Facciata di ristrutturazione Isolink®
ad esempio, easy fix 135°/135° e altri sistemi analogici.

Per evitare riflessi differenti (per i colori Metallic, Anodised look, naturAL, Spectra e Sparkling), i pannelli compositi vanno montati nella stessa direzione, come indicato dalle frecce riportate sulla pellicola protettiva. L'impiego di pannelli di diversi lotti di produzione può comportare uno scostamento cromatico. Per garantire un colore uniforme, eseguire un singolo ordine per la quantità complessiva prevista per il rispettivo progetto.

Per ulteriori informazioni, consultare Extra tecnici o contattare il rappresentante locale ALUCOBOND®.

Sistemi di fissaggio ALUCORE®

Sistemi ALUCORE®

Sistemi 3A Composites GmbH
Facciata morsettata
Sistemi 3A Composites GmbH
Facciata scatolata
inox / disposizione verticale del pannello
Sistemi 3A Composites GmbH
Facciata scatolata
Sistemi 3A Composites GmbH
ALUCORE® XXL

Per evitare riflessi differenti (per i colori Metallic, Anodised look, naturAL, Spectra e Sparkling), i pannelli compositi vanno montati nella stessa direzione, come indicato dalle frecce riportate sulla pellicola protettiva. L'impiego di pannelli di diversi lotti di produzione può comportare uno scostamento cromatico. Per garantire un colore uniforme, eseguire un singolo ordine per la quantità complessiva prevista per il rispettivo progetto.

Per ulteriori informazioni, consultare Extra tecnici o contattare il rappresentante locale ALUCOBOND®.

Omologazioni

Paese Autorizzazione Nome Autorità rilasciante
Repubblica Ceca c. S-216/C5a/2019/0061 ALUCOBOND® PAVUS a.s., Praga
Francia n° 2/16-1730
n° 2/16-1731
ALUCOBOND® Riveté
ALUCOBOND® Cassette
CSTB, Parigi
Germania Z-10.3-774 ALUCOBOND® Fassadensystem DIBt, Berlino
Gran Bretagna No 05/4214 ALUCOBOND® Cladding System Britisch Board of Agrément (BBA), Garston
Polonia ITB-KOT-2017/0044 wydanie 2 ALUCOBOND® Instytut Techniki Budowlanej, Varsavia
Russia TC No 4922-16 ALUCOBOND® Panels and cassettes elements ФЦС, Mosca
Slovacchia SK-TP-16/0143 ALUCOBOND® TSUS, Bratislava
Spagna No 639/19 Sistema de revistimiento de exterior fachadas ventiladas Istituto Eduardo Toroja, Madrid
Ungheria A-171/2015 ALUCOBOND® composite panel EMI
Romania 001SC-04/729-2019 Aluminium Composites Panel ALUCOBOND®
Australia CM 30070 Rev 2
CM 30108 Rev. 1
Certificate of Conformity – ALUCOBOND® PLUS
Certificate of Conformity – ALUCOBOND® A2
Global-Mark Pty Ltd

Per ulteriori informazioni, consultare Extra tecnici o contattare il rappresentate locale ALUCOBOND®.

Sistemi 3A Composites GmbH
Sistemi 3A Composites GmbH
Sistemi 3A Composites GmbH
Sistemi 3A Composites GmbH
Sistemi 3A Composites GmbH
Sistemi 3A Composites GmbH
