ALUCOBOND® PLUS

Diseñado especialmente para satisfacer los requisitos más exigentes de protección contra incendios para aplicaciones arquitectónicas.

ALUCOBOND® PLUS 3A Composites GmbH

ALUCOBOND® PLUS es un panel composite formado por dos láminas aluminio con un núcleo de polímero relleno de mineral. Se ha diseñado especialmente para satisfacer los requisitos más exigentes de protección contra incendios para aplicaciones arquitectónicas. Gracias al núcleo mineral difícilmente inflamable, ALUCOBOND® PLUS alcanza clasificaciones de resistencia al fuegos superiores a las de los paneles composite de aluminio con núcleo de PE negro. El panel de fachada ofrece las características probadas de los productos de la familia ALUCOBOND®, como planimetría, conformabilidad, resistencia a la intemperie y procesamiento sencillo.

Características del producto

ALUCOBOND® PLUS 3A Composites GmbH

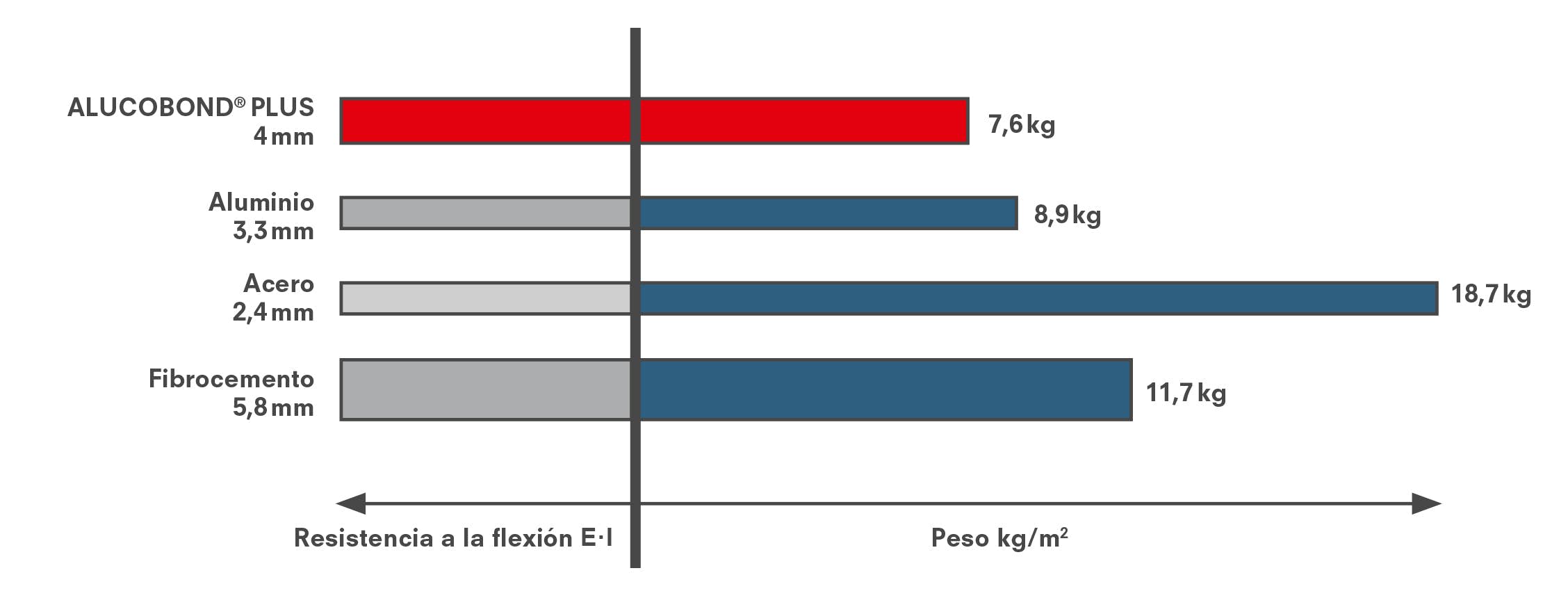

ALUCOBOND® PLUS en comparación con chapas macizas de aluminio
Espesor necesario y pesos correspondientes con la misma resistencia a la flexión.

  ALUCOBOND® PLUS     Aluminio
Resistencia a la flexión (E-I) Par de resistencia (W) Espesor Peso Espesor Peso
1250 kN cm²/m 1,25 cm³/m 3 mm 5,9 kg/m² 2,7 mm 7,3 kg/m²
2400 kN cm²/m 1,75 cm³/m 4 mm 7,6 kg/m² 3,3 mm 8,9 kg/m²

Catálogo de suministro

ALUCOBOND® PLUS
Espesor: 3/4mm
(6 mm bajo pedido)

Anchura [mm] 1000 1250 1500 1575 1750
Longitud [mm] 2000-6800 2000-6800 2000-6800 2000-6800 2000-6800
Colores únicos Previa solicitud
Colores metalizados Previa solicitud
Spectra & sparkling Previa solicitud Previa solicitud
Anodised Look Previa solicitud
NaturAL*
ALUCOBOND® legno: madera de calidad Previa solicitud
Vintage Previa solicitud
Diseño de fachadas: decoración a medida Previa solicitud
Urban Previa solicitud
Terra
Rocca
Premium anodised: anodizado en color**
Premium anodised: anodizado natural por ambos lados**
Mate laminado

* Excepción:

Tolerancias dimensionales (estándar)

Debido a factores técnicos de producción, puede producirse un desplazamiento lateral de las láminas de hasta 2 mm como máximo en los bordes de producción.

Espesor: ± 0,2 mm (mate laminado | lacado al horno | anodizado)
Anchura: - 0 / + 4 mm
Longitudes: 2000 - 4000 mm; - 0 / + 6 mm
Longitudes: 4001 - 6800 mm; - 0 / + 10 mm

Colores y superficies

Puede solicitar otros colores y superficies. Sujeto a nuestras cantidades mínimas.

Datos técnicos

Espesor   Norma Unidad 3 mm 4 mm
Espesor de la lámina de cubierta     [mm] 0,5 0,5
Peso     [kg/m²] 5,9 7,6
Anchura de fabricación     [mm] 1000/1250/1500
(1575/1750)
1000/1250/1500
(1575/1750)
Valores tecnológicos
Par de resistencia W DIN 53293 [cm³/m] 1,25 1,75
Resistencia a la flexión E·J DIN 53293 [kNcm²/m] 1250 2400
Aleación/
estado de las láminas
  EN 573-3
EN 515
  EN AW 5005A (AIMg1)
H22/H42
EN AW 5005A (AIMg1)
H22/H42
Módulo de elasticidad   EN 1999
1-1
[N/mm²] 70000 70000
Resistencia a la tracción de las láminas de cubierta   EN 485-2 [N/mm²] Rm ≥ 130 Rm ≥ 130
Límite elástico (límite de 0,2)   EN 485-2 [N/mm²] Rp0.2 ≥ 90 Rp0.2 ≥ 90
Límite de rotura   EN 485-2 [%] A50 ≥ 5 A50 ≥ 5
Coeficiente
de dilatación lineal
  EN 1999
1-1
[%] 2,4 mm/m con una diferencia
de temperatura de 100 K
2,4 mm/m con una diferencia
de temperatura de 100 K
Núcleo
Polímero de relleno mineral
Superficie
Pintura       Sistemas de pintura polimérica de alta calidad
aplicados mediante el proceso de revestimiento continuo
Sistemas de pintura polimérica de alta calidad
aplicados mediante el proceso de revestimiento continuo
Propiedades acústicas
Nivel de absorción acústica αs ISO 354   0,05 0,05
Índice de reducción acústica Rw ISO 717-1 [dB] ≥ 25 ≥ 25
Propiedades térmicas

Resistencia térmica R DIN 52612 [m²K/W] 0,007 0,009
Conductividad térmica λ DIN 52612 [W/mK] 0,49 0,44
Coeficiente de
transmisión térmica
U DIN 52612 [W/m²K] 5,68 5,58
Resistencia a la temperatura     [ºC] -50 a +80 -50 a +80

Cargas de viento y dimensiones de las placas

El dimensionamiento de los sistemas de fachada ALUCOBOND® está regulado en Alemania por el permiso general de construcción n.º Z-10.3-774.

Clasificación al fuego

País Ensayo conforme con... Clasificación
UE EN 13501-1 Clase B-s1, d0
Alemania EN 1187 (método 1)/
DIN 4102-7 (techado)
aprobada
Gran Bretaña
Inglaterra/
Gales/
Escocia
BR 135 aprobada
Suiza VKF RF2
Polonia PN-90/B-02867 NRO
Rusia GOST 30244-94
GOST 30402-95
GOST 12.1.044-89
GOST 12.1.044-89
G1 (combustibilidad)
W1 (inflamabilidad)
D1 (emisión de humo)
T1 (toxicidad de los humos)
Australia AS ISO 9705

AS 1530.3 Índices



EN 13501-1
Material del grupo 1
SMOGRA 1,385 m2/s2
0 (inflamabilidad)
0 (propagación de llamas)
0 (generación de calor)
0-1 (emisión de humo)
B-s1, d0
País Prueba de incendios de grandes dimensiones Clasificación
Austria ÖNORM B 3800-5 aprobada
Francia Lepir 2 aprobada
Hungría MSZ 14800-6 aprobada
Reino Unido BS 8414 parte 1 & 2 aprobada
Polonia Según las condiciones aprobada
Rusia GOST 31251 aprobada
