ALUCOBOND® PLUS
Développé pour répondre à des exigences plus élevées en matière de protection incendie dans l'architecture.

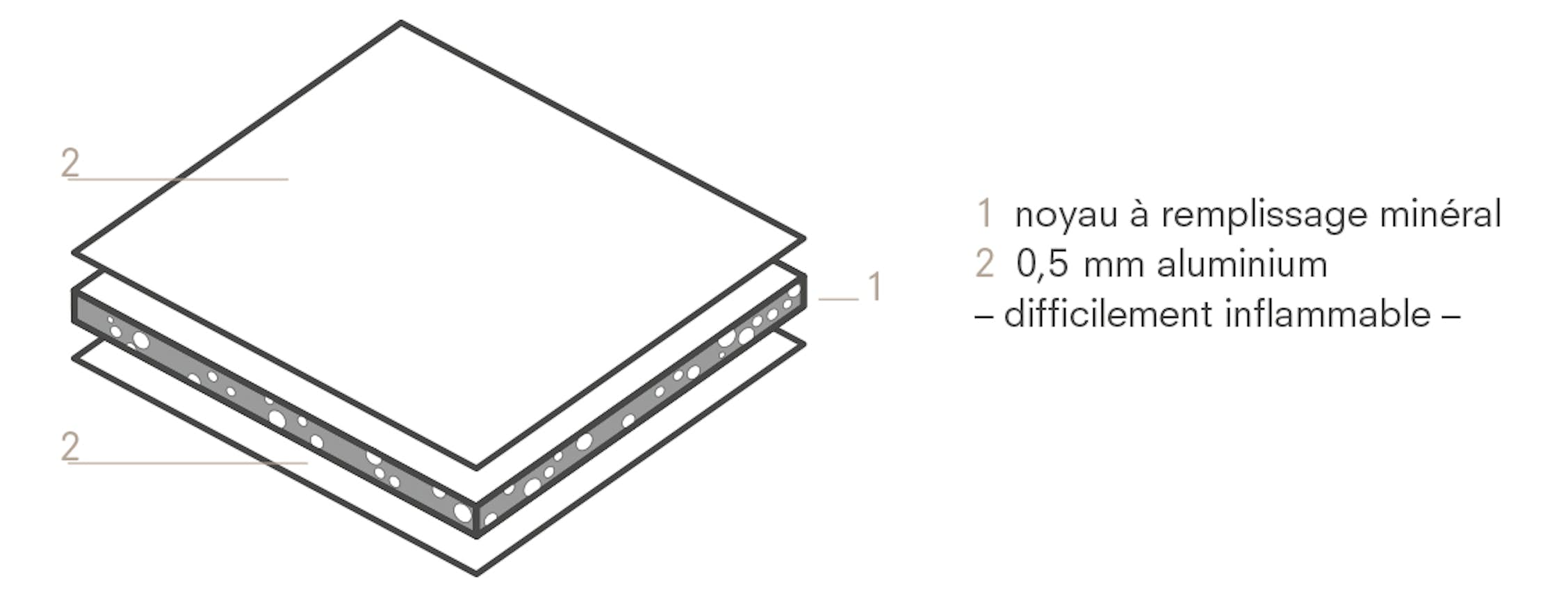

ALUCOBOND® PLUS est un panneau composite constitué de deux tôles de recouvrement en aluminium avec un noyau polymère à charge minérale. Il a été spécialement conçu pour répondre aux exigences élevées en matière de protection incendie dans l'architecture. Grâce à son noyau minéral difficilement inflammable, ALUCOBOND® PLUS est plus résistant au feu que des panneaux composites aluminium avec un noyau en PE noir. Le panneau de façade ALUCOBOND® PLUS offre tous les avantages de la famille de produits ALUCOBOND® comme la planéité, la capacité de mise en forme, la résistance aux intempéries et la facilité d'usinage.
Caractéristiques du produit

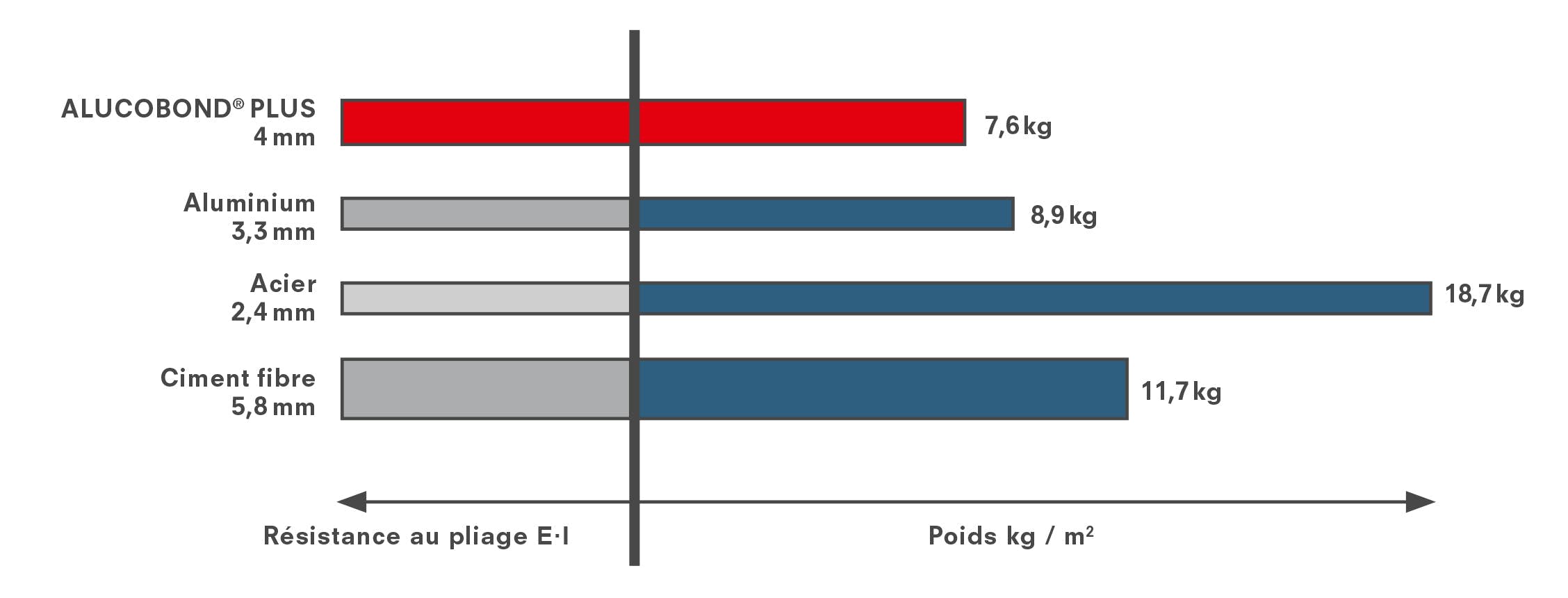

ALUCOBOND® PLUS en comparaison avec des tôles en aluminium plein
Épaisseur requise et poids correspondant pour une rigidité identique.
| ALUCOBOND® PLUS | Aluminium | ||||
|---|---|---|---|---|---|
| Rigidité à la flexion (E·I) | Limite de résistance (W) | Épaisseur | Poids | Épaisseur | Poids |
| 1250 kN cm²/m | 1,25 cm³/m | 3 mm | 5,9 kg/m | 2,7 mm | 7,3 kg/m² |
| 2400 kN cm²/m | 1,75 cm³/m | 4 mm | 7,6 kg/m² | 3,3 mm | 8,9 kg/m² |
Programme de livraison
ALUCOBOND® PLUS
Épaisseur : 3/4mm
(6mm sur demande)
| Largeur [mm] | 1000 | 1250 | 1500 | 1575 | 1750 |
|---|---|---|---|---|---|
| Longueur [mm] | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 |
| Solid | ● | ● | ● | ● | Sur demande |
| Metallic | ● | ● | ● | ● | Sur demande |
| Spectra & sparkling | Sur demande | ● | ● | Sur demande | |
| Anodized Look | Sur demande | ● | ● | ||
| NaturAL* | ● | ● | |||
| ALUCOBOND® legno – premium wood | Sur demande | ● | ● | ||
| Vintage | Sur demande | ● | ● | ||
| Façade design – Décor individuel | Sur demande | ● | ● | ||
| Urban | Sur demande | ● | ● | ||
| Terra | ● | ● | |||
| Rocca | ● | ● | |||
| Premium anodised – anodisation couleur** | ● | ||||
| Anodisé – anodisation naturelle sur les deux faces** | ● | ● | |||
| Mat de laminage | ● | ● | ● |
* Exception : ALUCOBOND® naturAL Reflect n'est disponible qu'en ALUCOBOND® PLUS (largeur 1250 mm).
** Demandez les fiches techniques spécifiques pour l'anodisation.
Tolérances dimensionnelles (standard)
De par la fabrication, un décalage latéral des tôles de recouvrement est possible jusqu'à 2 mm.
Epaisseur : ± 0,2 mm (mat de laminage | thermolaqué | anodisé)
Largeur : - 0 / + 4 mm
Longueur : 2000 - 4000 mm ; - 0 / + 6 mm
Longueur : 4001 - 6800 mm ; - 0 / + 10 mm
Couleurs et surfaces
Autres couleurs et surfaces sur demande. Quantités minimales requises par commande.
Données techniques
| Épaisseur | Norme | Unité | 3 mm | 4 mm | |
|---|---|---|---|---|---|
| Épaisseur de la tôle de recouvrement | [mm] | 0.5 | 0.5 | ||
| Poids | [kg/m²] | 5,9 | 7,6 | ||
| Largeurs de fabrication | [mm] | 1000 / 1250 / 1500 (1575 / 1750) |
1000 / 1250 / 1500 (1575 / 1750) |
||
| Valeurs mécaniques | |||||
| Limite de résistance | W | DIN 53293 | [cm³/m] | 1,25 | 1,75 |
| Rigidité à la flexion | E·J | DIN 53293 | [kNcm²/m] | 1250 | 2400 |
| Alliage / État des tôles de recouvrement |
EN 573-3 EN 515 |
EN AW 5005A (AIMg1) H22 / H42 |
EN AW 5005A (AIMg1) H22 / H42 |
||
| Module d'élasticité | EN 1999 1-1 |
[N/mm²] | 70.000 | 70.000 | |
| Résistance à la traction des tôles de recouvrement | EN 485-2 | [N/mm²] | Rm ≥ 130 | Rm ≥ 130 | |
| Limite d'élasticité (0,2 limite) | EN 485-2 | [N/mm²] | Rp0,2 ≥ 90 | Rp0,2 ≥ 90 | |
| Allongement à la rupture | EN 485-2 | [%] | A50 ≥ 5 | A50 ≥ 5 | |
| Coefficient de dilatation linéaire | EN 1999 1-1 |
[%] | 2,4 mm/m pour une différence de température de 100 K | 2,4 mm/m pour une différence de température de 100K | |
| Noyau | |||||
| Polymère à charge minérale | |||||
| Surface | |||||
| Laquage | Système de laquage polymère haute qualité selon une méthode de laquage en continu | Système de laquage polymère haute qualité selon une méthode de laquage en continu | |||
| Caractéristiques acoustiques | |||||
| Coefficient d'absorption acoustique | αs | ISO 354 | 0,05 | 0,05 | |
| Amortissement phonique | Rw | ISO 717-1 | [dB] | ≥ 25 | ≥ 25 |
| Caractéristiques thermiques |
|||||
| Résistance thermique | R | DIN 52612 | [m²K/W] | 0,007 | 0,009 |
| Conductivité thermique | λ | DIN 52612 | [W/mK] | 0,49 | 0,44 |
| Coefficient de transmission thermique | U | DIN 52612 | [W/m²K] | 5,68 | 5,58 |
| Résistance en température | [ºC] | -50 à +80 | -50 à +80 |
Charges au vent et dimensions des panneaux
.Le dimensionnement des systèmes de façade ALUCOBOND® est régi par l'avis technique n° Z-10.3-774. Vous trouverez ce dernier ainsi que d'autres documents, tels que des tableaux de charge et des aides au dimensionnement ainsi que divers exemples de construction, sous Les extras techniques.
Classement au feu
| Pays | Certifié selon ... | Classement |
|---|---|---|
| UE | EN 13501-1 | Classe B-s1, d0 |
| Allemagne | EN 1187 (méthode 1) / DIN 4102-7 (Couverture) |
obtenu |
| Grande-Bretagne Angleterre / Pays de Galles / Écosse |
BR 135 | obtenu |
| Suisse | AEAI | RF2 |
| Pologne | PN-90/B-02867 | NRO |
| Russie | GOST 30244-94 GOST 30402-95 GOST 12.1.044-89 GOST 12.1.044-89 |
G1 (combustibilité) W1 (inflammabilité) D1 (émission de fumée) T1 (toxicité des fumées) |
| Australie | AS ISO 9705 AS 1530.3 Indices EN 13501-1 |
Matériau du groupe 1 SMOGRA 1.385 m² / s2 0 (inflammabilité) 0 (propagation de flamme) 0 (dégagement de chaleur) 0-1 (dégagement de fumée) B-s1, d0 |
| Pays | Essai au feu à grande échelle | Classement |
|---|---|---|
| Autriche | ÖNORM B 3800-5 | obtenu |
| France | Lepir 2 | obtenu |
| Hongrie | MSZ 14800-6 | obtenu |
| Grande-Bretagne | BS 8414 partie 1 & 2 | obtenu |
| Pologne | Selon les directives de l'ITB | obtenu |
| Russie | GOST 31251 | obtenu |
