ALUCOBOND® PLUS
Sviluppato per requisiti di protezione antincendio più elevati in architettura.

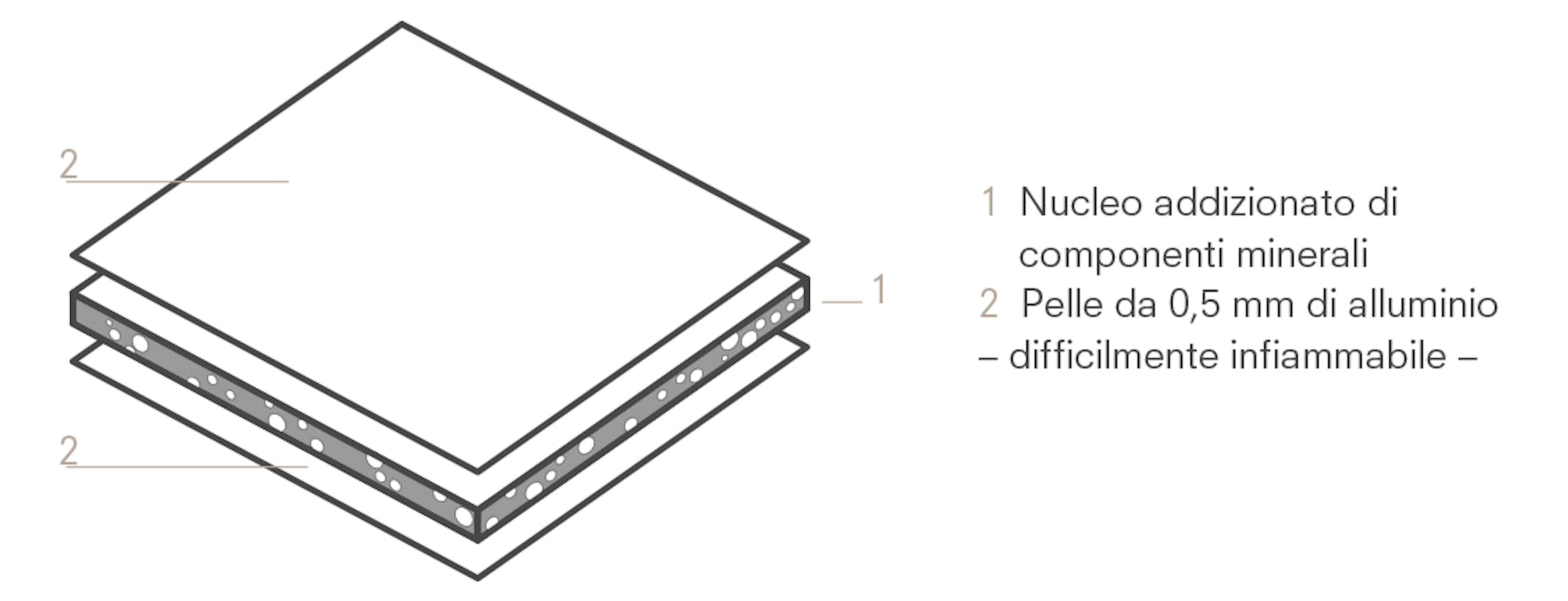

ALUCOBOND® PLUS è un pannello composito costituito da due lastre di copertura in alluminio con un nucleo polimerico minerale. È stato sviluppato appositamente per soddisfare i requisiti di protezione antincendio più elevati in architettura. Grazie al nucleo minerale difficilmente infiammabile, ALUCOBOND® PLUS raggiunge classificazioni antincendio più elevate rispetto ai pannelli compositi in alluminio con nucleo in PE nero. Il pannello per facciate offre le comprovate proprietà della famiglia ALUCOBOND®, come la planarità, la duttilità, la resistenza agli agenti atmosferici e la facilità di lavorazione.
Caratteristiche del prodotto

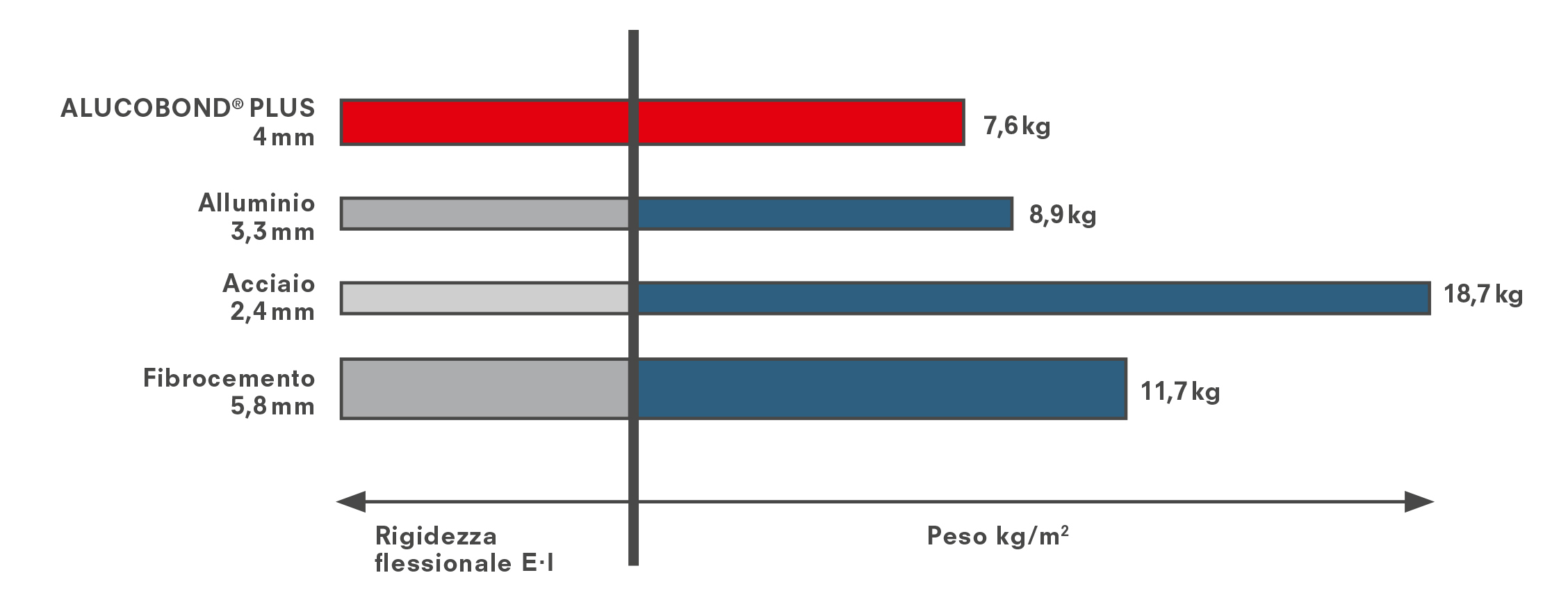

ALUCOBOND® PLUS a confronto con le lastre di alluminio massiccio
Spessore necessario e pesi corrispondenti a pari resistenza alla flessione
| ALUCOBOND® PLUS | Alluminio | ||||
|---|---|---|---|---|---|
| Resistenza alla flessione (E-I) | Coppia di resistenza (W) | Spessore | Peso | Spessore | Peso |
| 1250 kN cm²/m | 1,25 cm³/m | 3 mm | 5,9 kg/m² | 2,7 mm | 7,3 kg/m² |
| 2400 kN cm²/m | 1,75 cm³/m | 4 mm | 7,6 kg/m² | 3,3 mm | 8,9 kg/m² |
Gamma di produzione
ALUCOBOND® PLUS
Spessore: 3/4mm
(6mm su richiesta)
| Larghezza [mm] | 1000 | 1250 | 1500 | 1575 | 1750 |
|---|---|---|---|---|---|
| Lunghezza [mm] | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 |
| Solid | ● | ● | ● | ● | Su richiesta |
| Metallic | ● | ● | ● | ● | Su richiesta |
| Spectra & Sparkling | Su richiesta | ● | ● | Su richiesta | |
| Anodized Look | Su richiesta | ● | ● | ||
| NaturAL* | ● | ● | |||
| ALUCOBOND® legno – premium wood | Su richiesta | ● | ● | ||
| Vintage | Su richiesta | ● | ● | ||
| Design per facciate - Decori personalizzati | Su richiesta | ● | ● | ||
| Urban | Su richiesta | ● | ● | ||
| Terra | ● | ● | |||
| Rocca | ● | ● | |||
| Premium anodised – anodizzato a colori** | ● | ||||
| Anodizzato – anodizzato naturale ambolato** | ● | ● | |||
| Fresato | ● | ● | ● |
* Eccezione: ALUCOBOND® naturAL Reflect è disponibile solo in ALUCOBOND® PLUS con una larghezza di 1250 mm.
** Si prega di richiedere le schede tecniche specifiche per l'anodizzazione.
Tolleranze dimensionali (standard)
Per motivi di produzione, è possibile uno scostamento dimensionale laterale delle piastre di copertura fino a max. 2 mm sui bordi dei fabbricati.
Spessore: ± 0,2 mm (fresato | verniciato a fuoco | anodizzato)
Larghezza: - 0 / + 4 mm
Lunghezze: 2000 - 4000 mm; - 0 / + 6 mm
Lunghezze: 4001 - 6800 mm; - 0 / + 10 mm
Dati tecnici
| Spessore | Norma | Unità | 3 mm | 4 mm | |
|---|---|---|---|---|---|
| Spessore lamiera di copertura | [mm] | 0,5 | 0,5 | ||
| Peso | [kg/m²] | 5,9 | 7,6 | ||
| Larghezze di produzione | [mm] | 1000 / 1250 / 1500 (1575 / 1750) |
1000 / 1250 / 1500 (1575 / 1750) |
||
| Valori tecnologici | |||||
| Coppia di resistenza | W | DIN 53293 | [cm³/m] | 1,25 | 1,75 |
| Resistenza alla flessione | E·J | DIN 53293 | [kNcm²/m] | 1250 | 2400 |
| Lega / Stato lamiere di copertura |
EN 573-3 EN 515 |
EN AW 5005/A (AIMg1) H22 / H42 |
EN AW 5005/A (AIMg1) H22 / H42 |
||
| Modulo di elasticità | EN 1999 1-1 |
[N/mm²] | 70.000 | 70.000 | |
| Resistenza alla trazione delle lamiere di copertura | EN 485-2 | [N/mm²] | Rm ≥ 130 | Rm ≥ 130 | |
| Limite di espansione (limite 0,2) | EN 485-2 | [N/mm²] | Rp0,2 ≥ 90 | Rp0,2 ≥ 90 | |
| Punto di rottura | EN 485-2 | [%] | A50 ≥ 2 | A50 ≥ 2 | |
| Coefficiente espansione lineare |
EN 1999 1-1 |
[%] | 2,4 mm/m a 100 K Differenza di temperatura |
2,4 mm/m a 100 K Differenza di temperatura |
|
| Nucleo | |||||
| Polimero a riempimento minerale | |||||
| Superficie | |||||
| Verniciatura | Sistemi di rivestimento polimerici di alta qualità applicati in un processo di coil coating |
Sistemi di rivestimento polimerici di alta qualità applicati in un processo di coil coating |
|||
| Proprietà acustiche | |||||
| Coefficiente di assorbimento acustico | αs | ISO 354 | 0,05 | 0,05 | |
| Indice di riduzione del suono | Rw | ISO 717-1 | [dB] | ≥ 25 | ≥ 25 |
| Proprietà termiche |
|||||
| Resistenza termica | R | DIN 52612 | [m²K/W] | 0,007 | 0,009 |
| Conducibilità termica | λ | DIN 52612 | [W/mK] | 0,49 | 0,44 |
| Coefficiente trasmittanza termica |
U | DIN 52612 | [W/m²K] | 5,68 | 5,58 |
| Resistenza alla temperatura | [ºC] | Da -50 a +80 | Da -50 a +80 |
Carichi di vento e dimensioni dei pannelli
Il dimensionamento dei sistemi di facciata ALUCOBOND® è regolato dall'omologazione generale per l'edilizia n. Z-10.3-774. Questi e altri documenti, come le tabelle di carico e gli ausili alla progettazione, nonché vari esempi di progettazione, sono disponibili alla voce Extra tecnici.
Classi di comportamento al fuoco
| Paese | Test secondo ... | Classificazione |
|---|---|---|
| UE | EN 13501-1 | Classe B-s1, d0 |
| Germania | EN 1187 (metodo 1) / DIN 4102-7 (tetto) |
superato |
| Gran Bretagna Inghilterra / Galles / Scozia |
BR 135 | superato |
| Svizzera | VKF | RF2 |
| Polonia | PN-90/B-02867 | NRO |
| Russia | GOST 30244-94 GOST 30402-95 GOST 12.1.044-89 GOST 12.1.044-89 |
G1 (combustibilità) W1 (infiammabilità) D1 (sviluppo di fumi) T1 (tossicità dei fumi) |
| Australia | AS ISO 9705 AS 1530.3 Indici EN 13501-1 |
Materiale del gruppo 1 SMOGRA 1,385 m2 / s2 0 (infiammabilità) 0 (propagazione della fiamma) 0 (sviluppo di calore) 0-1 (sviluppo di fumo) B-s1, d0 |
| Paese | Prova di incendio di grandi dimensioni | Classificazione |
|---|---|---|
| Austria | ÖNORM B 3800-5 | superato |
| Francia | Lepir 2 | superato |
| Ungheria | MSZ 14800-6 | superato |
| Gran Bretagna | BS 8414 parte 1 & 2 | superato |
| Polonia | Secondo le specifiche ITB | superato |
| Russia | GOST 31251 | superato |
