ALUCORE®

Panel tipo sándwich de aluminio con una elevada resistencia a la flexión y un peso extremadamente reducido.

A diferencia de los paneles composite convencionales con núcleo de nido , ALUCORE® se adhiere en un proceso de fabricación continuo y viscoplástico. Esta es la base de la alta calidad del producto: El material no es quebradizo, sino viscoplástico, y se caracteriza por unos valores de adherencia únicos. Las características mecánicas, como la resistencia a la tracción de las láminas, y las características de procesamiento y estéticas convierten a ALUCORE® en el material preferido por proyectistas, arquitectos y diseñadores.

El proceso de producción continua permite fabricar placas de hasta 9 metros de longitud con una excelente planimetría. Los detalles limpios y estructuralmente impecables de una amplia variedad de aplicaciones pueden llevarse a cabo de forma sencilla con herramientas estándar. Gracias a sus características especiales, ALUCORE® no solo resulta ideal para aplicaciones exteriores como revestimientos de fachadas, cubiertas de tejados, balcones, marquesinas, etc., sino también para decoración de interiores, como revestimientos de techos, o para el sector la industria.

Además de su bajo peso y excelente planimetría, ALUCORE® destaca por su alta resistencia a la intemperie. En cuanto al tratamiento de la superficie, solo se utilizan sistemas de lacado de calidad con una resistencia óptima a la intemperie y a las emisiones industriales.

ALUCORE 3A Composites GmbH

El núcleo estándar está formado por láminas de aluminio de la aleación AlMn (EN AW 3003). Tamaño de la celda b: 9,5 mm. Las láminas de las placas ALUCORE® están fabricadas con aleaciones de Peraluman resistentes a la corrosión (AlMg1/5005A) y pueden variar en función del uso previsto: decorativo o estructural.

ALUCORE 3A Composites GmbH

Estructura

H: Espesor total
d1: Espesor de la lámina de aluminio (parte delantera)
d2: Espesor de la lámina de aluminio (parte trasera)

Características del producto

Espesor Unidad 6 mm 10 mm 10,5 mm 15 mm 20 mm 25 mm
Espesor de la lámina, parte delantera [mm] 1,0 mm
Espesor de la lámina, parte trasera [mm] 0,5 0,5 1,0 1,0 1,0 1,0
Peso [kg/m²] 4,7 5,0 6,3 6,7 7,0 7,3

ALUCORE® se caracteriza por las siguientes características:

Amplia gama de colores y extraordinaria planimetría

Material muy ligero con una resistencia a la flexión extremadamente elevada

Libertad de planificación y diseño gracias a una excelente moldeabilidad

Reducción de vibración, por lo que no se necesita una capa absorbente de ruido

Sencillo procesamiento con herramientas estándar, por ejemplo, para plegar y curvar

Manejo sin problemas e instalación rápida in situ, incluso con formatos grandes

Poco desembolso para subestructuras y fijaciones

Tiempo de instalación reducido, plazos fiables, costes bajos

Excelente resistencia a las inclemencias del tiempo a largo plazo

La combinación de moldeabilidad, planimetría, estabilidad y resistencia a las inclemencias del tiempo caracteriza a este material. La buena moldeabilidad no está reñida con la estabilidad y la planimetría. Esto queda garantizado por la elevada resistencia a la flexión de los paneles.

Ligereza/estabilidad dimensional

La estructura compuesta de ALUCORE® garantiza una impresionante relación entre peso y resistencia a la flexión, incluso con paneles de grandes dimensiones. Pese a su procesamiento y montaje sencillos, ALUCORE® destaca en todo momento por su gran fuerza, ya que, gracias a su excepcional resistencia a la flexión, las placas mantienen una forma estable y plana incluso bajo influencias extremas de la intemperie.

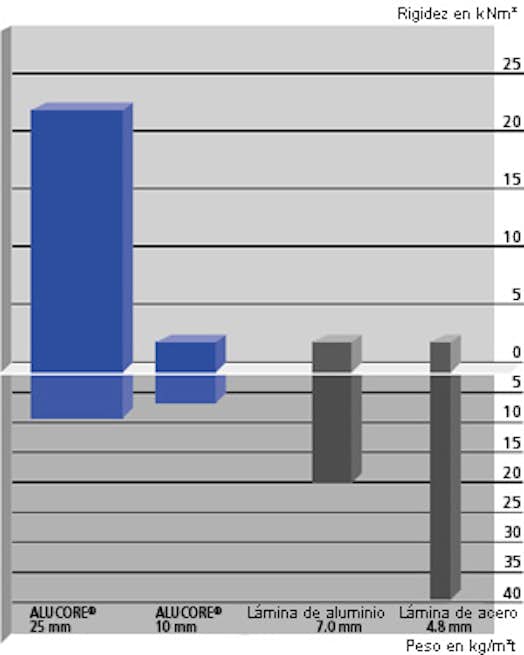

Comparación entre el grosor y el peso con la misma resistencia a la flexión

ALUCORE 3A Composites GmbH

Sostenibilidad

La protección consecuente y sostenible delo medioambiente es especialmente importante para 3A Composites. Resulta esencial conservar los recursos naturales para garantizar a las generaciones venideras un futuro digno. Por este motivo, la empresa se compromete de forma continua –y más allá de lo especificado por las disposiciones vigentes– a introducir sus propias mejoras medioambientales, ya que, también en este ámbito, 3A Composites está en la vanguardia.

Reciclaje

ALUCORE® puede reciclarse con otros aluminios. La separación y la clasificación resultan totalmente innecesarias (valor residual).

Catálogo de suministro

Lacado al horno por un lado
Espesor 6 mm, 10 mm, 10,5 mm, 15 mm, 20 mm, 25 mm
Anchura 1250 mm, 1500 mm
Longitud 2000 - 9600 mm
Tolerancias dimensionales
Espesor   ±0,2 mm
Anchura   -0 / +4 mm
Longitudes 2000 - 4000 mm -0 / +4 mm
Longitudes 4001 - 9600 mm -0 / +6 mm

Datos técnicos

Espesor   Unidad 6 mm 10 mm 10,5 mm 15 mm 20 mm 25 mm
Espesor de la lámina, parte delantera   [mm] 1,0 1,0 1,0 1,0 1,0 1,0
Espesor de la lámina, parte trasera   [mm] 0,5 0,5 0,5 0,5 0,5 0,5
Peso   [kg/m²] 4,7 5,0 6,3 6,7 7,0 7,3
Valores tecnológicos
Par de resistencia W [cm³/m] 2,5 4,5 8,63 13,1 18,1 23,1
Resistencia a la flexión E J [kNcm²/m] 7100 21900 34800 75500 138900 221600
Aleación/estado de las láminas
(según EN 485-2/EN 1396:2007)
    ES AW-5005A
(AIMg1)
H22/H42
ES AW-5005A
(AIMg1)
H22/H42
ES AW-5005A
(AIMg1)
H22/H42
ES AW-5005A (AIMg1)
H28/H48
(H22/H42)
ES AW-5005A (AIMg1)
H28/H48
(H22/H42)
ES AW-5005A (AIMg1)
H28/H48
(H22/H42)
Módulo de elasticidad E [N/mm²] 70000 70000 70000 70000 70000 70000
Resistencia a la tracción de las láminas de cubierta Rm [N/mm²] ≥ 125 ≥ 125 ≥ 125 ≥ 185 (125) ≥ 185 (125) ≥ 185 (125)
Límite elástico (límite de 0,2) Rp0,2 [N/mm²] ≥ 80 ≥ 80 ≥ 80 ≥ 160 (80) ≥ 160 (80) ≥ 160 (80)
Límite de rotura A50 [%] ≥ 5 ≥ 5 ≥ 5 ≥ 2 (5) ≥ 2 (5) ≥ 2 (5)
Coeficiente
de dilatación lineal
α [%] 2,4 mm/m con una diferencia de temperatura de 100 ºC 2,4 mm/m con una diferencia de temperatura de 100 ºC 2,4 mm/m con una diferencia de temperatura de 100 ºC 2,4 mm/m con una diferencia de temperatura de 100 ºC 2,4 mm/m con una diferencia de temperatura de 100 ºC 2,4 mm/m con una diferencia de temperatura de 100 ºC
Núcleo
Resistencia a la presión   [N/mm²] aprox. 2,5 aprox. 2,5 aprox. 2,5 aprox. 2,5 aprox. 2,5 aprox. 2,5
Tamaño de la celda   [pulgada] (mm) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5)
Superficie
Pintura     Sistemas de pintura polimérica de alta calidad aplicados mediante el proceso de revestimiento continuo Sistemas de pintura polimérica de alta calidad aplicados mediante el proceso de revestimiento continuo Sistemas de pintura polimérica de alta calidad aplicados mediante el proceso de revestimiento continuo Sistemas de pintura polimérica de alta calidad aplicados mediante el proceso de revestimiento continuo Sistemas de pintura polimérica de alta calidad aplicados mediante el proceso de revestimiento continuo Sistemas de pintura polimérica de alta calidad aplicados mediante el proceso de revestimiento continuo
Propiedades acústicas
Nivel de absorción acústica αs   0,05 0,05 0,05 0,05 0,05 0,05
Índice de reducción acústica (según la norma ISO 717-1, ISO 140-3) Rw [dB] 21 21 21 21 21 21
Propiedades térmicas

Conductividad térmica (en términos de espesor total, incluidas las láminas) λ [W/mK] 0,95 1,35 1,42 1,78 2,25 2,70
Resistencia térmica R [m²K/W] 0,0063 0,0074 0,0074 0,0084 0,0089 0,0093
Resistencia a la temperatura   [ºC] -40 a +80 -40 a +80 -40 a +80 -40 a +80 -40 a +80 -40 a +80

Clasificación al fuego

País Ensayo conforme con... Clasificación
UE EN 13501-1 Clase B-s1, d0 (ALUCORE®)
Clase A2-s1, d0 (ALUCORE® A2)
