ALUCORE®

Panneau sandwich en aluminium offrant une grande résistance à la flexion pour un poids extrêmement faible.

Contrairement aux panneaux composites traditionnels à structure alvéolaire, ALUCORE® est assemblé par collage selon un procédé de fabrication en continu. Ceci est la base pour un produit de qualité élevée : Le matériau ne devient pas dur et cassant mais affiche des propriétés de malléabilité ainsi qu’une excellente résistance au pelage. C'est parce que l’ALUCORE® offre des propriétés mécaniques élevées, une résistance à la traction des tôles de recouvrement et des caractéristiques esthétiques remarquables, qu'il est le matériau préféré des chefs de projets, des architectes et des designers..

La technique de production en continu permet de fabriquer des panneaux allant jusqu’à 9 m de longueur tout en maintenant une grande planéité. Toute transformation et détail minutieux peuvent être réalisés facilement avec un outillage traditionnel. Ses caractéristiques particulières font d’ALUCORE® le matériau idéal non seulement pour des applications extérieures comme les revêtements de façade, les toitures, les balcons, les abris, etc., mais également pour la décoration intérieure tels que les plafonds ou des applications pour le secteur de l'industrie.

En plus de son faible poids et de son excellente planéité, ALUCORE® brille par sa haute résistance aux intempéries. Pour ce qui est de la finition de surface, seuls des systèmes de laquage de haute qualité sont utilisés, offrant une résistance optimale aux intempéries et aux émissions industrielles.

ALUCORE® 3A Composites GmbH

Le noyau standard est composé de feuilles d'aluminium en alliage AlMn (EN AW 3003). Taille des cellules b : 9,5 mm.

Les tôles de recouvrement des panneaux ALUCORE® sont constituées d'alliages de peraluman (AlMg1/5005A) résistants à la corrosion et peuvent être variées en fonction de l'utilisation - décorative ou constructive.

ALUCORE® 3A Composites GmbH

Construction

H : Épaisseur totale
d1 : Épaisseur de la tôle de recouvrement Al (face avant)
d2 : Épaisseur de la tôle de recouvrement Al (face arrière)

Caractéristiques du produit

Épaisseur Unité 6 mm 10 mm 10,5 mm 15 mm 20 mm 25 mm
Épaisseur de la tôle de recouvrement, face avant [mm] 1,0 mm
Épaisseur de la tôle de recouvrement, face arrière [mm] 0,5 0,5 1,0 1,0 1,0 1,0
Poids [kg/m²] 4,7 5,0 6,3 6,7 7,0 7,3

ALUCORE® se caractérise par les propriétés suivantes :

Une large palette de couleurs et une excellente planéité

Matériau à la fois très léger et extrêmement rigide.

Liberté dans la planification et le design grâce à une très bonne capacité de mise en forme.

Amortissement des vibrations, ainsi aucun revêtement anti-bruit est nécessaire.

Usinage facile avec les outils conventionnels, par exemple pour le pliage et le cintrage

Une parfaite maniabilité et une pose rapide sur le chantier, même pour les grands formats

Faibles coûts pour l'ossature et les fixations

Temps de montage court, délais sûrs, coûts réduits

Excellente résistance aux intempéries et stabilité à long terme

ALUCORE® se distingue par la facilité de sa mise en forme, sa planéité, sa stabilité et sa résistance aux intempéries. Grâce à sa structure composite, il peut prendre de nombreuses formes et s'enrouler autour de la structure du bâtiment comme une seconde peau. La diversité des possibilités de mise en forme des panneaux n'est pas contradictoire avec la stabilité et la planéité puisqu'elle est garantie par une grande résistance à la flexion.

Légèreté / Stabilité dimensionnelle

La structure composite d'ALUCORE® assure un rapport poids/résistance à la flexion impressionnant, même pour les panneaux de grandes dimensions. Malgré sa facilité de manipulation lors de la transformation et du montage, l'ALUCORE® se montre toujours sous son meilleur jour, car grâce à son excellente résistance à la flexion, les panneaux conservent leur forme et leur planéité, même en cas d'intempéries extrêmes.

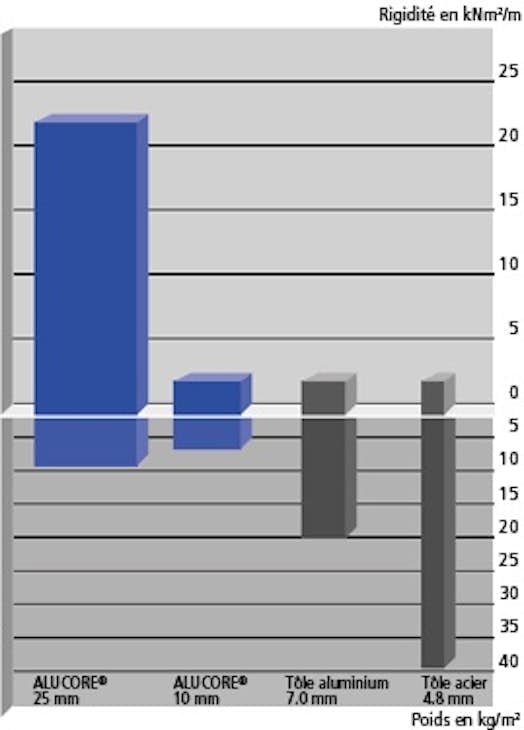

Comparaison de l'épaisseur et du poids pour une même résistance à la flexion

ALUCORE® 3A Composites GmbH

Développement durable

Chez 3A Composites, la protection conséquente et éco-responsable de l'environnement occupe une place particulièrement importante. Nous nous devons de préserver les ressources naturelles afin de garantir aux générations futures un avenir digne. C'est pourquoi nous nous engageons continuellement - bien au-delà des dispositions en vigueur - à apporter nos propres améliorations en matière de protection de l'environnement, car 3A Composites aspire également à jouer un rôle de leader dans ce domaine.

Recyclage

ALUCORE® peut être recyclé avec d'autres aluminiums. La séparation et le tri ne sont plus nécessaires (valeur résiduelle).

Programme de livraison

Une face thermolaquée
Épaisseur 6 mm, 10 mm, 10,5 mm, 15 mm, 20 mm, 25 mm
Largeur 1250 mm, 1500 mm
Longueur 2000 - 9600 mm
Tolérances dimensionnelles
Épaisseur   ±0,2 mm
Largeur   -0 / +4 mm
Longueur 2000 - 4000 mm -0 / +4 mm
Longueur 4001 - 9600 mm -0 / +6 mm

Données techniques

Épaisseur   Unité 6 mm 10 mm 10,5 mm 15 mm 20 mm 25 mm
Epaisseur de la tôle de recouvrement, face avant   [mm] 1,0 1,0 1,0 1,0 1,0 1,0
Epaisseur de la tôle de recouvrement, face arrière   [mm] 0,5 0,5 0,5 0,5 0,5 0,5
Poids   [kg/m²] 4,7 5,0 6,3 6,7 7,0 7,3
Caractéristiques mécaniques
Limite de résistance W [cm³/m] 2,5 4,5 8,63 13,1 18,1 23,1
Résistance à la flexion E·J [kNcm²/m] 7.100 21.900 34.800 75.500 138.900 221.600
Alliage / état des tôles de recouvrement
(selon EN 485-2 / EN 1396:2007)
    EN AW-5005A
(AIMg1)
H22 / H42
EN AW-5005A
(AIMg1)
H22 / H42
EN AW-5005A
(AIMg1)
H22 / H42
EN AW-5005A (AIMg1)
H28 / H48
(H22 / H42)
EN AW-5005A (AIMg1)
H28 / H48
(H22 / H42)
EN AW-5005A (AIMg1)
H28 / H48
(H22 / H42)
Module d'élasticité E [N/mm²] 70.000 70.000 70.000 70.000 70.000 70.000
Résistance à la traction des tôles de recouvrement Rm [N/mm²] ≥ 125 ≥ 125 ≥ 125 ≥ 185 (125) ≥ 185 (125) ≥ 185 (125)
Limite d'élasticité (0,2 limite) Rp0,2 [N/mm²] ≥ 80 ≥ 80 ≥ 80 ≥ 160 (80) ≥ 160 (80) ≥ 160 (80)
Allongement à la rupture A50 [%] ≥ 5 ≥ 5 ≥ 5 ≥ 2 (5) ≥ 2 (5) ≥ 2 (5)
Coefficient de dilatation linéaire α [%] 2,4 mm/m pour une différence de température de 100 K 2,4 mm/m pour une différence de température de 100 K 2,4 mm/m pour une différence de température de 100 K 2,4 mm/m pour une différence de température de 100 K 2,4 mm/m pour une différence de température de 100 K 2,4 mm/m pour une différence de température de 100 K
Noyau
Résistance à la compression   [N/mm²] environ 2,5 environ 2,5 environ 2,5 environ 2,5 environ 2,5 environ 2,5
Taille des cellules   [inch] (mm) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5) 3/8 (9,5)
Surface
Laquage     Système de laquage polymère haute qualité selon une méthode de laquage en continu Système de laquage polymère haute qualité selon une méthode de laquage en continu Système de laquage polymère haute qualité selon une méthode de laquage en continu Système de laquage polymère haute qualité selon une méthode de laquage en continu Système de laquage polymère haute qualité selon une méthode de laquage en continu Système de laquage polymère haute qualité selon une méthode de laquage en continu
Caractéristiques acoustiques
Coefficient d'absorption acoustique αs   0,05 0,05 0,05 0,05 0,05 0,05
Amortissement phonique (selon la norme ISO 717-1, ISO 140-3) Rw [dB] 21 21 21 21 21 21
Caractéristiques thermiques

Transmission de la chaleur (épaisseur totale, tôles de recouvrement incluses) λ [W/mK] 0,95 1,35 1,42 1,78 2,25 2,70
Résistance thermique R [m²K/W] 0,0063 0,0074 0,0074 0,0084 0,0089 0,0093
Résistance en température   [ºC] -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80 -40 à +80

Classement au feu

Pays Certifié selon ... Classement
UE EN 13501-1 Classement B-s1, d0 (ALUCORE®)
Classement A2-s1, d0 (ALUCORE® A2)
