ALUCOBOND® A2

Nuestro panel composite de aluminio no combustible.

ALUCOBOND® A2 3A Composites GmbH

ALUCOBOND® A2 representa nuestro panel composite de aluminio no combustible para fachadas que cumple todas las normas pertinentes en todo el mundo. Gracias al núcleo relleno de mineral, ALUCOBOND® A2 cumple requisitos muy exigentes de las directrices de protección contra incendios y amplía las posibilidades de concepción y diseño de edificios. Como todos los productos de la familia ALUCOBOND®, ALUCOBOND® A2 es fácil de procesar, resistente a impactos, roturas y las inclemencias del tiempo y, sobre todo, no inflamable.

Características del producto

ALUCOBOND® A2 3A Composites GmbH

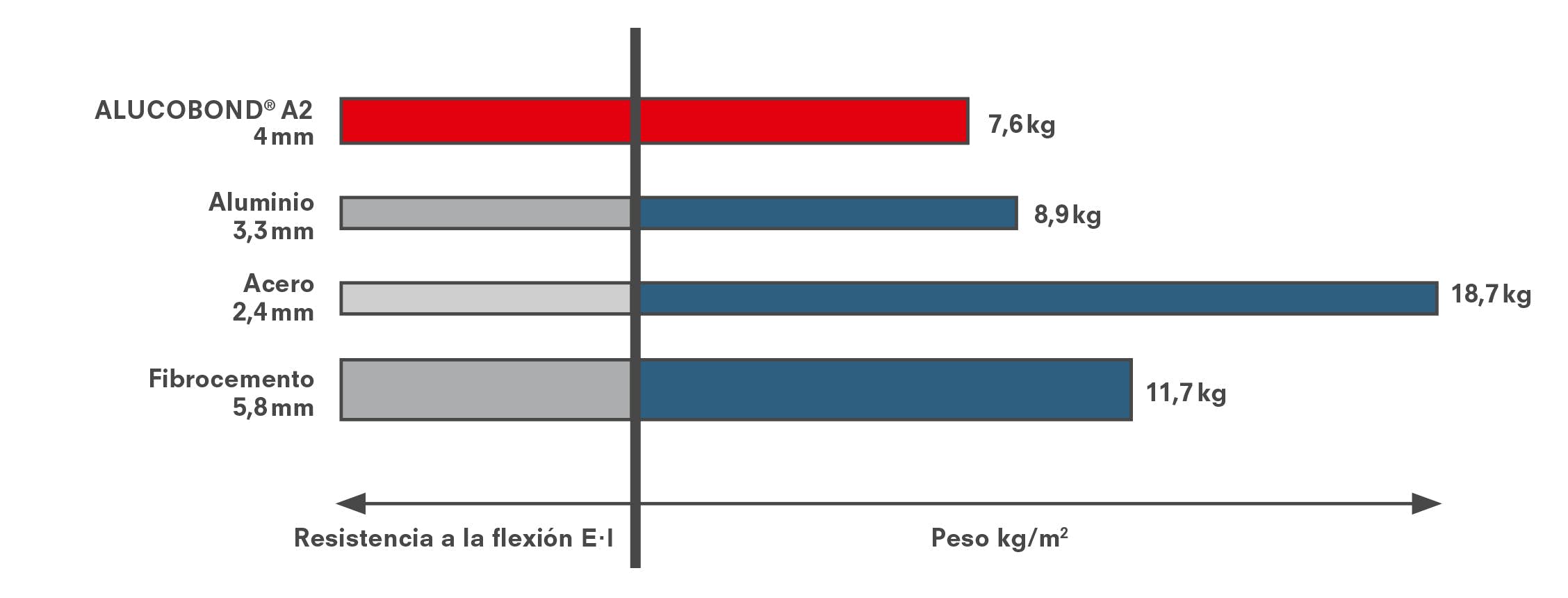

ALUCOBOND® A2 en comparación con chapas macizas de aluminio
Espesor necesario y pesos correspondientes con la misma resistencia a la flexión

  ALUCOBOND® A2     Aluminio
Resistencia a la flexión (E-I) Par de resistencia (W) Espesor Peso Espesor Peso
1250 kN cm²/m 1,25 cm³/m 3 mm 5,9 kg/m² 2,7 mm 7,3 kg/m²
2400 kN cm²/m 1,75 cm³/m 4 mm 7,6 kg/m² 3,3 mm 8,9 kg/m²

Catálogo de suministro

ALUCOBOND® A2
Espesor: 3/4mm

Anchura [mm] 1000 1250 1500 1575 1650
Longitud [mm] 2000-6800 2000-6800 2000-6800 2000-6800 2000-6800
Colores únicos     Previa solicitud
Colores metalizados     Previa solicitud
Spectra & sparkling
Anodised Look     Previa solicitud
NaturAL*
ALUCOBOND® legno: madera de calidad
Vintage
Diseño de fachadas: decoración a medida
Rocca
Mate laminado

* Excepción:

ALUCOBOND® naturAL Reflect solo está disponible en ALUCOBOND® PLUS con una anchura de 1250 mm.

Tolerancias dimensionales (estándar)

Debido a factores técnicos de producción, puede producirse un desplazamiento lateral de las láminas de hasta 2 mm como máximo en los bordes de producción. Espesor: ± 0,2 mm (mate laminado | lacado al horno | anodizado )
Anchura: - 0 / + 4 mm
Longitudes: 2000 - 4000 mm; - 0 / + 6 mm
Longitudes: 4001 - 6800 mm; - 0 / + 10 mm

Colores y superficies

Puede solicitar otros colores y superficies. Sujeto a nuestras cantidades mínimas.

Datos técnicos

Espesor   Norma Unidad 3 mm 4 mm
Espesor de la lámina de cubierta     [mm] 0,5 0,5
Peso     [kg/m²] 5,9 7,6
Anchura de fabricación     [mm] 1250/1500 1250/1500
Valores tecnológicos
Par de resistencia W DIN 53293 [cm³/m] 1,25 1,75
Resistencia a la flexión E·J DIN 53293 [kNcm²/m] 1250 2400
Aleación/
estado de las láminas
  EN 573-3
EN 515
  ES AW 5005A
(AIMg1)
H22/H42
ES AW 5005A
(AIMg1)
H22/H42
Módulo de elasticidad   EN 1999 1-1 [N/mm²] 70000 70000
Resistencia a la tracción de las láminas de cubierta   EN 485-2 [N/mm²] Rm ≥ 130 Rm ≥ 130
Límite elástico (límite de 0,2)   EN 485-2 [N/mm²] Rp0.2 ≥ 90 Rp0.2 ≥ 90
Límite de rotura   EN 485-2 [%] A50 ≥ 5 A50 ≥ 5
Coeficiente
de dilatación lineal
  EN 1999 1-1   2,4 mm/m con una diferencia
de temperatura de 100 K
2,4 mm/m con una diferencia
de temperatura de 100 K

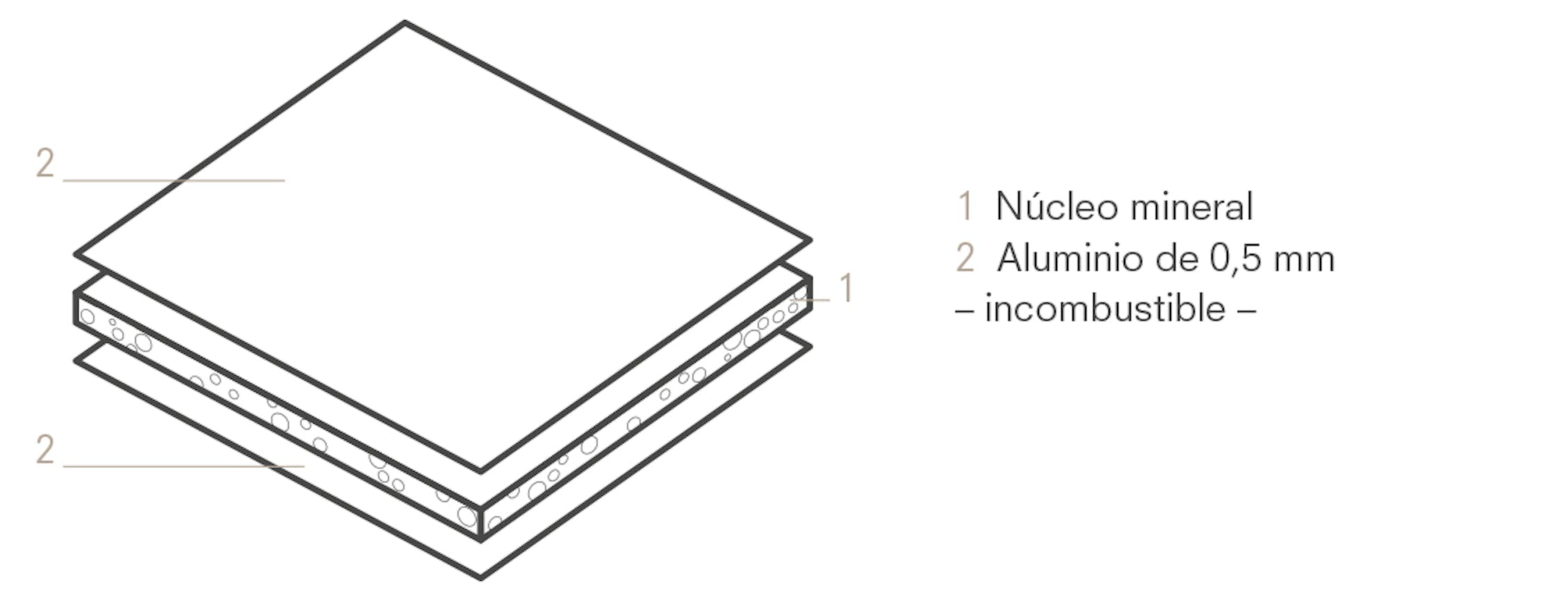

Núcleo
Materiales minerales de relleno
con aglutinante polimérico

Superficie
Pintura       Sistemas de pintura polimérica de alta calidad
aplicados mediante el proceso de revestimiento continuo
Sistemas de pintura polimérica de alta calidad
aplicados mediante el proceso de revestimiento continuo
Propiedades acústicas
Nivel de absorción acústica αs ISO 354   0,05 0,05
Índice de reducción acústica Rw ISO 717-1 [dB] 27 27
Factor de pérdida d EN ISO 6721,
Gama de frecuencias 100-3200 Hz
  0,004 0,005
Propiedades térmicas

Resistencia térmica R DIN 52612 [m²K/W] 0,002 0,002
Conductividad térmica λ DIN 52612 [W/mK] 1,99 1,77
Coeficiente de
transmisión térmica
U DIN 52612 [W/m²K] 5,83 5,80
Resistencia a la temperatura     [ºC] -50 a +80 -50 a +80

Cargas de viento y dimensiones de las placas

El dimensionamiento de los sistemas de fachada ALUCOBOND® está regulado en Alemania por el permiso general de construcción n.º Z-10.3-774.

Clasificación al fuego

País Ensayo conforme con... Clasificación
UE EN 13501-1 Clase A2-s1, d0
Alemania EN 1187 (método 1)/
DIN 4102-7 (techado)
aprobada
Gran Bretaña
Inglaterra/
Gales/
Escocia
BR 135 Cumplimiento de los requisitos de LUL
Suiza VKF RF1
Polonia EN 13501-1 Clase A2-s1, d0
Rusia GOST 30244-94
GOST 30402-95
GOST 12.1.044-89
GOST 12.1.044-89
G1 (combustibilidad)
W1 (inflamabilidad)
D1 (emisión de humo)
T1 (toxicidad de los humos)
Australia AS ISO 9705

AS 1530.3 Índices



EN 13501-1
Material del grupo 1
SMOGRA 0,630 m2/s2
0 (inflamabilidad)
0 (propagación de llamas)
0 (generación de calor)
0-1 (emisión de humo)
A2-s1, d0
País Prueba de incendios de grandes dimensiones Clasificación
Austria ÖNORM B 3800-5 aprobada
Francia Lepir 2 aprobada
Hungría MSZ 14800-6 aprobada
Reino Unido BS 8414 parte 1 & 2 aprobada
Polonia Según las condiciones aprobada
Rusia GOST 31251 aprobada
