ALUCOBOND® A2
Le panneau composite aluminium ininflammable
ALUCOBOND® A2 est notre panneau composite aluminium ininflammable pour les façades répondant à toutes les normes internationales applicables. Grâce à son noyau à charge minérale, ALUCOBOND® A2 répond aux exigences très strictes des directives de protection incendie et élargit ainsi les possibilités de conception et d'aménagement des bâtiments. Comme tous les produits de la famille ALUCOBOND®, ALUCOBOND® A2 est simple à mettre en œuvre, résistant aux chocs et à la rupture, aux intempéries, et surtout, il est ininflammable.
Caractéristiques du produit

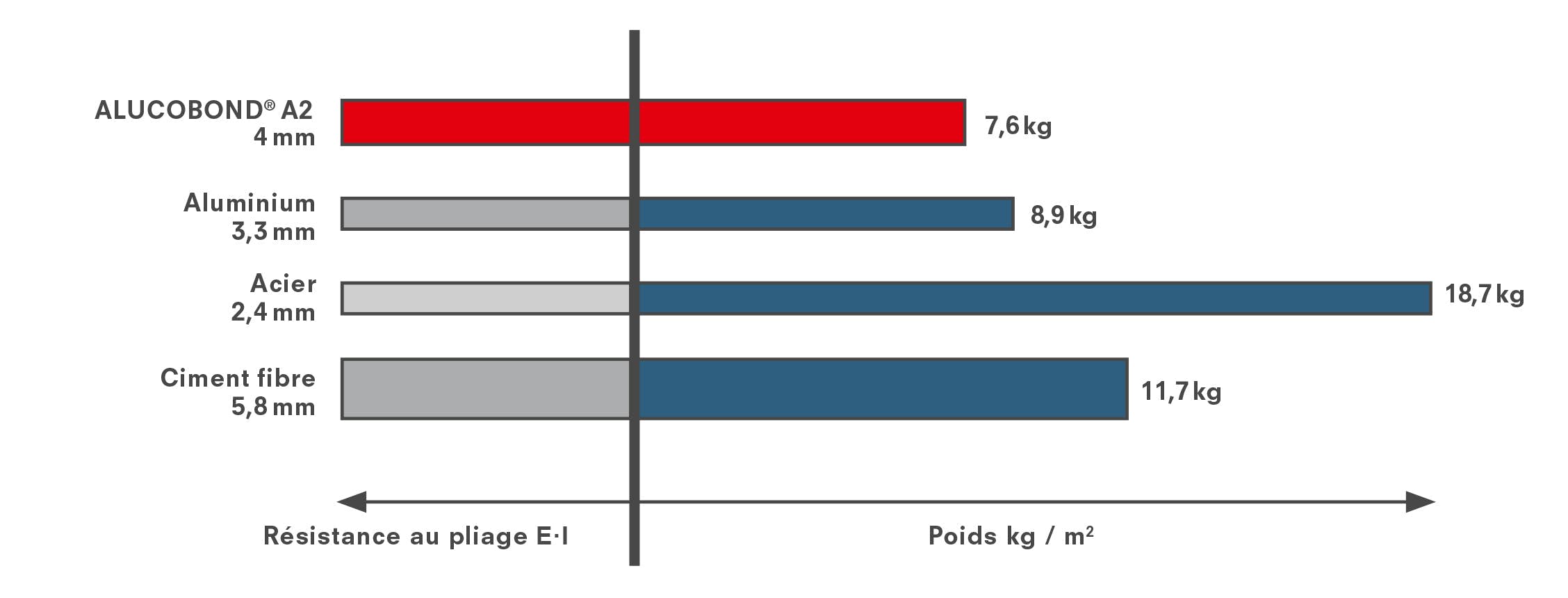

ALUCOBOND® A2 en comparaison avec des tôles en aluminium plein
Épaisseur requise et poids correspondant pour une rigidité identique
ALUCOBOND® A2 | Aluminium | ||||
---|---|---|---|---|---|
Rigidité à la flexion (E·I) | Limite de résistance (W) | Épaisseur | Poids | Épaisseur | Poids |
1250 kN cm²/m | 1,25 cm³/m | 3 mm | 5,9 kg/m | 2,7 mm | 7,3 kg/m |
2400 kN cm²/m | 1,75 cm³/m | 4 mm | 7,6 kg/m | 3,3 mm | 8,9 kg/m |
Programme de livraison
ALUCOBOND® A2
Epaisseur : 3/4mm
Largeur [mm] | 1000 | 1250 | 1500 | 1575 | 1650 |
---|---|---|---|---|---|
Longueur [mm] | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 | 2000-6800 |
Solid | ● | ● | Sur demande | ||
Metallic | ● | ● | Sur demande | ||
Spectra & sparkling | ● | ● | |||
Anodized Look | ● | ● | Sur demande | ||
NaturAL* | ● | ● | |||
ALUCOBOND® legno - premium wood | ● | ● | |||
Vintage | ● | ● | |||
Façade design – décor individuel | ● | ● | |||
Rocca | ● | ● | |||
Mat de laminage | ● | ● |
* Exception : ALUCOBOND® naturAL Reflect n'est disponible qu'en ALUCOBOND® PLUS (largeur 1250 mm.)
Tolérances dimensionnelles (standard)
De par la fabrication, un décalage latéral des tôles de recouvrement est possible jusqu'à 2 mm.
Epaisseur : ± 0,2 mm ( mat de laminage | thermolaqué | anodisé )
Largeur : - 0 / + 4 mm
Longueur : 2000 - 4000 mm ; - 0 / + 6 mm
Longueur : 4001 - 6800 mm ; - 0 / + 10 mm
Couleurs et surfaces
Autres couleurs et surfaces sur demande. Quantités minimales requises par commande.
Données techniques
Épaisseur | Norme | Unité | 3 mm | 4 mm | |
---|---|---|---|---|---|
Épaisseur des tôles de recouvrement | [mm] | 0.5 | 0.5 | ||
Poids | [kg/m²] | 5,9 | 7,6 | ||
Largeurs de production | [mm] | 1250 / 1500 | 1250 / 1500 | ||
Valeurs mécaniques | |||||
Limite de résistance | W | DIN 53293 | [cm³/m] | 1,25 | 1,75 |
Rigidité à la flexion | E·J | DIN 53293 | [kNcm²/m] | 1250 | 2400 |
Alliage / État des tôles de recouvrement |
EN 573-3 EN 515 |
EN AW 5005A (AIMg1) H22 / H42 |
EN AW 5005A (AIMg1) H22 / H42 |
||
Module d'élasticité | EN 1999 1-1 | [N/mm²] | 70.000 | 70.000 | |
Résistance à la traction des tôles de recouvrement | EN 485-2 | [N/mm²] | Rm ≥ 130 | Rm ≥ 130 | |
Limite d'élasticité (0,2 limite) | EN 485-2 | [N/mm²] | Rp0,2 ≥ 90 | Rp0,2 ≥ 90 | |
Allongement à la rupture | EN 485-2 | [%] | A50 ≥ 5 | A50 ≥ 5 | |
Coefficient de dilatation thermique | EN 1999 1-1 | 2,4 mm/m à 100 K Différence de température |
2,4 mm/m à 100 K Différence de température |
||

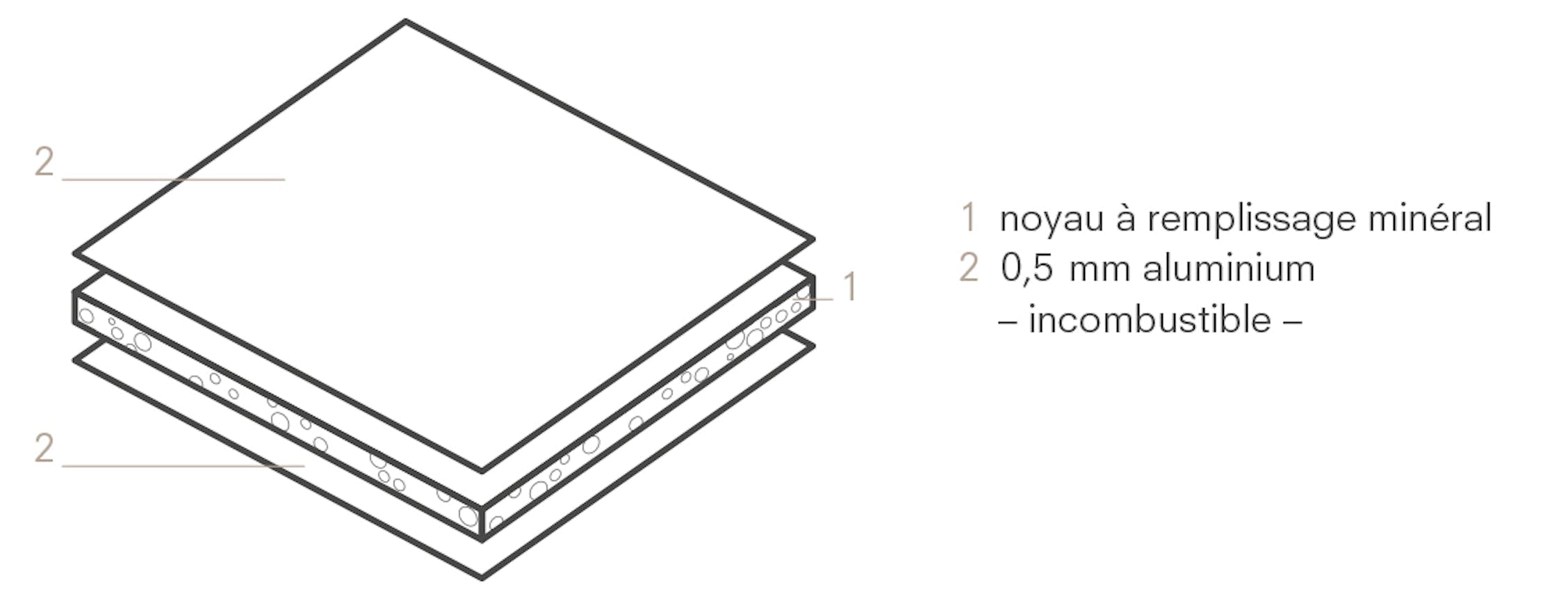

Noyau | |||||
Matériel de remplissage minéral avec liant polymère |
|||||
Surface | |||||
Laquage | Systèmes de laquage polymère de haute qualité selon une méthode de laquage en continu |
Systèmes de laquage polymère de haute qualité selon une méthode de laquage en continu |
|||
Caractéristiques acoustiques | |||||
Coefficient d'absorption acoustique | αs | ISO 354 | 0,05 | 0,05 | |
Amortissement phonique | Rw | ISO 717-1 | [dB] | 27 | 27 |
Facteur de perte | d | EN ISO 6721, Gamme de fréquences 100-3200 Hz |
0,004 | 0,005 | |
Caractéristiques thermiques |
|||||
Résistance thermique | R | DIN 52612 | [m²K/W] | 0,002 | 0,002 |
Conductivité thermique | λ | DIN 52612 | [W/mK] | 1,99 | 1,77 |
Coefficient de transmission de la chaleur | U | DIN 52612 | [W/m²K] | 5,83 | 5,80 |
Résistance en température | [ºC] | -50 à +80 | -50 à +80 |
Charges au vent et dimensions des panneaux
Le dimensionnement des systèmes de façade ALUCOBOND® est régi par l'avis technique n° Z-10.3-774. Vous trouverez ce dernier ainsi que d'autres documents, tels que des tableaux de charge et des aides au dimensionnement ainsi que divers exemples de construction, sous Extras techniques.
Comportement au feu
Pays | Certifié selon ... | Classement |
---|---|---|
UE | EN 13501-1 | Classe A2-s1, d0 |
Allemagne | EN 1187 (méthode 1) / DIN 4102-7 (Couverture) |
obtenu |
Grande-Bretagne Angleterre / Pays de Galles / Écosse |
BR 135 | Conforme à LUL |
Suisse | AEAI | RF1 |
Pologne | EN 13501-1 | Classe A2-s1, d0 |
Russie | GOST 30244-94 GOST 30402-95 GOST 12.1.044-89 GOST 12.1.044-89 |
G1 (combustibilité) W1 (inflammabilité) D1 (émission de fumée) T1 (toxicité des fumées) |
Australie | AS ISO 9705 AS 1530.3 Indices EN 13501-1 |
Matériau du groupe 1 SMOGRA 0.630 m² / s2 0 (inflammabilité) 0 (propagation de la flamme) 0 (dégagement de chaleur) 0-1 (dégagement de fumée) A2-s1, d0 |
Pays | Essai au feu à grande échelle | Classement |
---|---|---|
Autriche | ÖNORM B 3800-5 | obtenu |
France | Lepir 2 | obtenu |
Hongrie | MSZ 14800-6 | obtenu |
Grande-Bretagne | BS 8414 partie 1 & 2 | obtenu |
Pologne | Selon les directives de l'ITB | obtenu |
Russie | GOST 31251 | obtenu |
