ALUCOBOND® A2

Il nostro pannello composito di alluminio incombustibile.

ALUCOBOND® A2 3A Composites GmbH

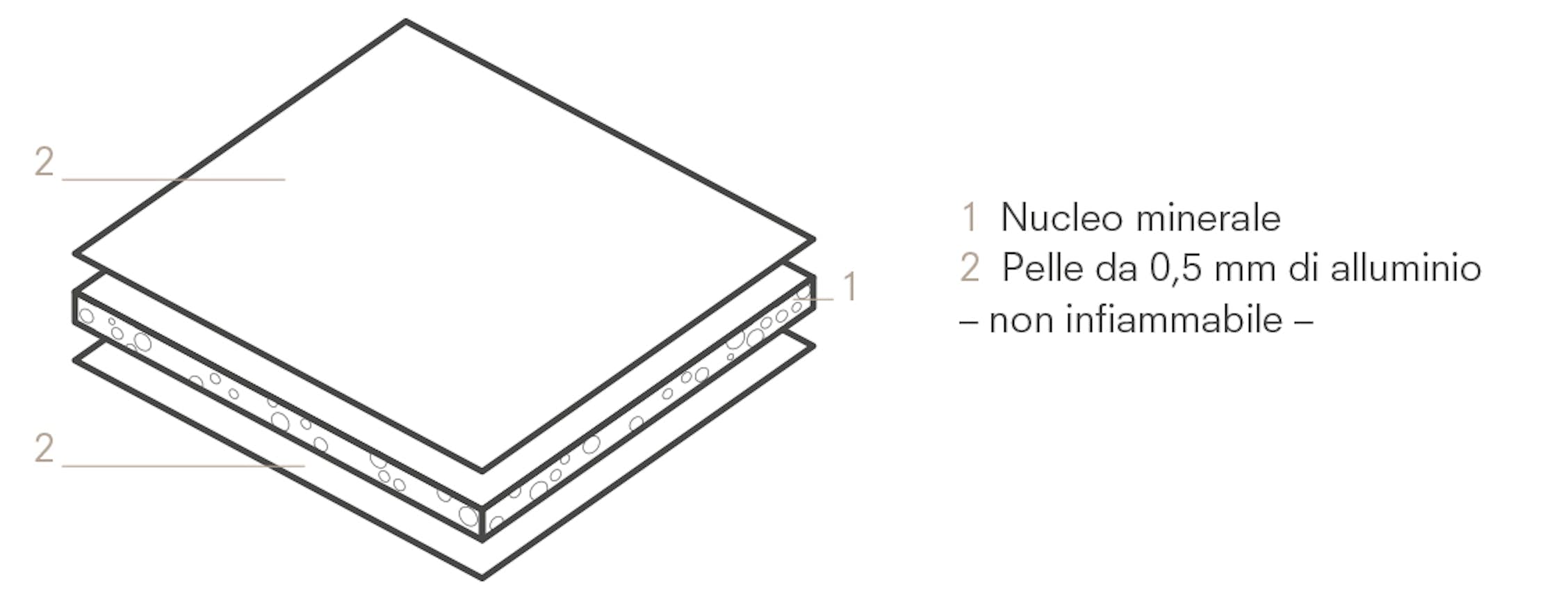

ALUCOBOND® A2 è il nostro pannello composito in alluminio incombustibile per facciate, che soddisfa tutte le norme pertinenti a livello mondiale. Il nucleo minerale di ALUCOBOND® A2 soddisfa i rigidi criteri delle linee guida per la protezione antincendio ed estende le possibilità di ideazione e progettazione degli edifici. Come tutti i prodotti della famiglia ALUCOBOND®, ALUCOBOND® A2 è facile da lavorare, resistente agli urti e alle rotture, agli agenti atmosferici e, soprattutto, incombustibile.

Caratteristiche del prodotto

ALUCOBOND® A2 3A Composites GmbH

ALUCOBOND® A2 a confronto con le lastre di alluminio massiccio
Spessore necessario e pesi corrispondenti a parità di resistenza alla flessione

  ALUCOBOND® A2     Alluminio
Resistenza alla flessione (E-I) Coppia di resistenza (W) Spessore Peso Spessore Peso
1250 kN cm²/m 1,25 cm³/m 3 mm 5,9 kg/m² 2,7 mm 7,3 kg/m²
2400 kN cm²/m 1,75 cm³/m 4 mm 7,6 kg/m² 3,3 mm 8,9 kg/m²

Gamma di produzione

ALUCOBOND® A2
Spessore: 3/4mm

Larghezza [mm] 1000 1250 1500 1575 1650
Lunghezza [mm] 2000-6800 2000-6800 2000-6800 2000-6800 2000-6800
Solido     Su richiesta
Colori metallici     Su richiesta
Spectra & Sparkling
Anodized Look     Su richiesta
NaturAL*
ALUCOBOND® legno - premium wood
Vintage
Design per facciate - Decori personalizzati
Rocca
Fresato

* Eccezione: ALUCOBOND® naturAL Reflect è disponibile solo in ALUCOBOND® PLUS con una larghezza di 1250 mm.

Tolleranze dimensionali (standard)

Per motivi di produzione, è possibile uno scostamento dimensionale laterale delle piastre di copertura fino a max. 2 mm sui bordi dei fabbricati.

Spessore: ± 0,2 mm ( fresato | verniciato a fuoco | anodizzato)
Larghezza: - 0 / + 4 mm
Lunghezze: 2000 - 4000 mm; - 0 / + 6 mm
Lunghezze: 4001 - 6800 mm; - 0 / + 10 mm

Colori e superfici
Altri colori e superfici disponibili su richiesta. Soggetti alle nostre quantità minime.

Dati tecnici

Spessore   Norma Unità 3 mm 4 mm
Spessore lamiera di copertura     [mm] 0,5 0,5
Peso     [kg/m²] 5,9 7,6
Larghezze di produzione     [mm] 1250 / 1500 1250 / 1500
Valori tecnologici
Coppia di resistenza W DIN 53293 [cm³/m] 1,25 1,75
Resistenza alla flessione E·J DIN 53293 [kNcm²/m] 1250 2400
Lega /
Stato lamiere di copertura
  EN 573-3
EN 515
  EN AW 5005A
(AIMg1)
H22 / H42
EN AW 5005A
(AIMg1)
H22 / H42
Modulo di elasticità   EN 1999 1-1 [N/mm²] 70.000 70.000
Resistenza alla trazione delle lamiere di copertura   EN 485-2 [N/mm²] Rm ≥ 130 Rm ≥ 130
Limite di espansione (limite 0,2)   EN 485-2 [N/mm²] Rp0,2 ≥ 90 Rp0,2 ≥ 90
Punto di rottura   EN 485-2 [%] A50 ≥ 5 A50 ≥ 5
Coefficiente
espansione lineare
  EN 1999 1-1   2,4 mm/m a 100 K
Differenza di temperatura
2,4 mm/m a 100 K
Differenza di temperatura
Nucleo
Riempitivi minerali
con legante polimerico

Superficie
Verniciatura       Sistemi di rivestimento polimerico di alta qualità
applicati con il processo di coil coating
Sistemi di rivestimento polimerico di alta qualità
applicati con il processo di coil coating
Proprietà acustiche
Coefficiente di assorbimento acustico αs ISO 354   0,05 0,05
Indice di riduzione del suono Rw ISO 717-1 [dB] 27 27
Fattore di perdita d EN ISO 6721,
Gamma di frequenza 100-3200 Hz
  0,004 0,005
Proprietà termiche

Resistenza termica R DIN 52612 [m²K/W] 0,002 0,002
Conducibilità termica λ DIN 52612 [W/mK] 1,99 1,77
Coefficiente
trasmittanza termica
U DIN 52612 [W/m²K] 5,83 5,80
Resistenza alla temperatura     [ºC] Da -50 a +80 Da -50 a +80

Carichi di vento e dimensioni dei pannelli

Il dimensionamento dei sistemi di facciata ALUCOBOND® è regolato dall'omologazione generale per l'edilizia n. Z-10.3-774. Questi e altri documenti, come le tabelle di carico e gli ausili alla progettazione, nonché vari esempi di progettazione, sono disponibili alla voce Extra tecnici.

Classi di comportamento al fuoco

Paese Test secondo ... Classificazione
UE EN 13501-1 Classe A2-s1, d0
Germania EN 1187 (metodo 1) /
DIN 4102-7 (tetto)
superato
Gran Bretagna
Inghilterra /
Galles /
Scozia
BR 135 Requisiti LUL soddisfatti
Svizzera VKF RF1
Polonia EN 13501-1 Classe A2-s1, d0
Russia GOST 30244-94
GOST 30402-95
GOST 12.1.044-89
GOST 12.1.044-89
G1 (combustibilità)
W1 (infiammabilità)
D1 (sviluppo di fumi)
T1 (tossicità dei fumi)
Australia AS ISO 9705

AS 1530.3 Indici



EN 13501-1
Materiale del gruppo 1
SMOGRA 0,630 m2 / s2
0 (infiammabilità)
0 (propagazione della fiamma)
0 (sviluppo di calore)
0-1 (sviluppo di fumo)
A2-s1, d0
Paese Prova di incendio di grandi dimensioni Classificazione
Austria ÖNORM B 3800-5 superato
Francia Lepir 2 superato
Ungheria MSZ 14800-6 superato
Gran Bretagna BS 8414 parte 1 & 2 superato
Polonia Secondo le specifiche ITB superato
Russia GOST 31251 superato
